Use case modeling

用例建模实践：用例建模、业务建模.

用例建模实践

1. 用例建模

• a. 阅读 Asg_RH 文档，绘制用例图。 按 Task1 要求，请使用工具 UMLet，截图格式务必是 png 并控制尺寸

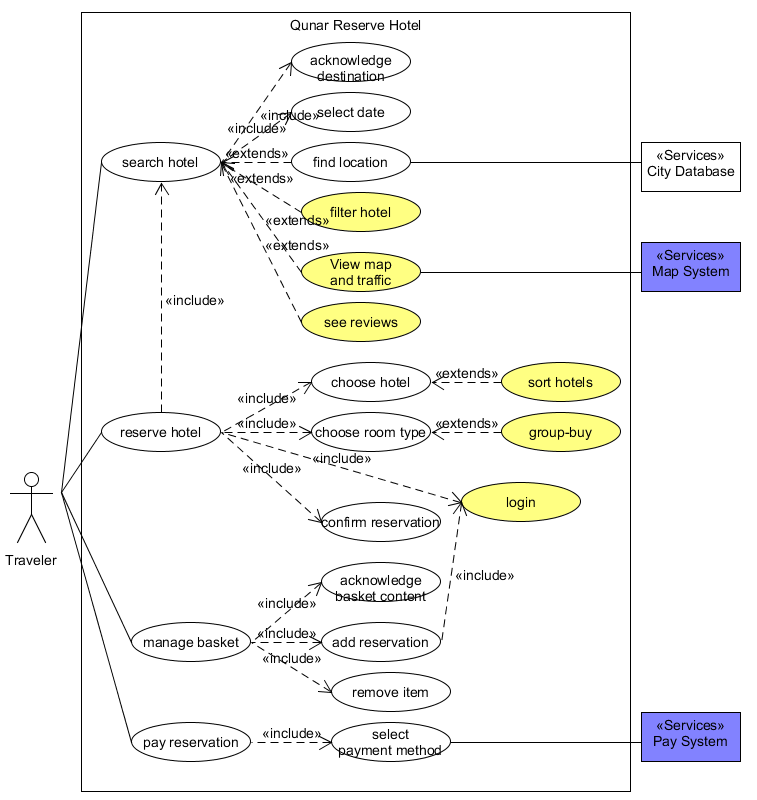

• b. 选择你熟悉的定旅馆在线服务系统（或移动 APP），如绘制用例图。并满足以下要求：
  • 对比 Asg_RH 用例图，请用色彩标注出创新用例或子用例
  • 尽可能识别外部系统，并用色彩标注新的外部系统和服务

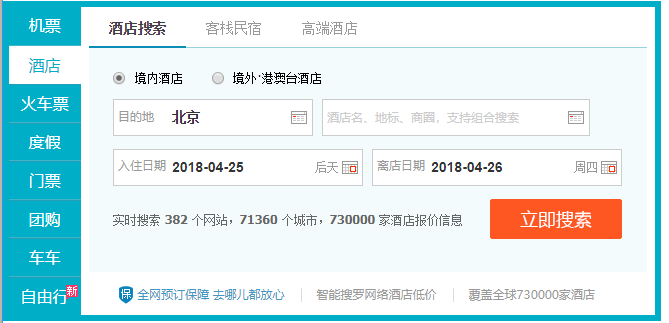

    • 定旅馆在线服务系统：去哪儿。
    • 新用例或子用例色彩：黄色
    • 新的外部系统和服务：蓝色



• c. 对比两个时代、不同地区产品的用例图，总结在项目早期，发现创新的思路与方法
  • 主功能必须显眼
  • 细化功能，提供更多选择

• d. 请使用 SCRUM 方法，在（任务b）用例图基础上，编制某定旅馆开发的需求 （backlog）

  ID	Name	Imp	Est	How to demo	Notes
  1	查找酒店	50	28	搜索酒店并展示	多种搜索方式(名字、位置)，过滤酒店，排序展示
  2	预订酒店	30	21	选择酒店，生成订单	多种订房方式，查看评价，要求登录
  3	管理订单	10	7	增删改查订单	要求登录
  4	支付订单	10	14	进行支付	要求登录，依赖外部支付系统

2. 业务建模

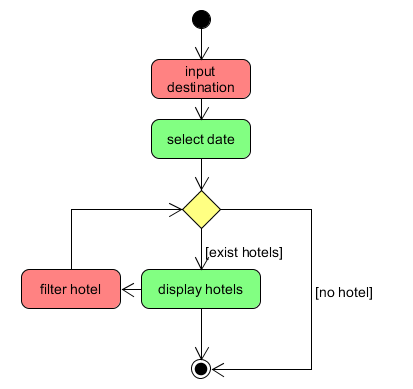

• a. 在（任务b）基础上，用活动图建模找酒店用例。简述利用流程图发现子用例的方法。

  • 活动图



  • 利用流程图发现子用例的方法：从流程图中找出关键步骤(即节点)，往往关键步骤就是一个用例，细化后得到子用例

• b. 选择你身边的银行 ATM，用活动图描绘取款业务流程



• c. 查找淘宝退货业务官方文档，使用多泳道图，表达客户、淘宝网、淘宝商家服务系统、商家等用户和系统协同完成退货业务的过程。分析客户要完成退货业务，在淘宝网上需要实现哪些系统用例

  • 多泳道图



  • 系统用例

    • 退款申请、仲裁、收退款。

3. 用例文本编写

• 在大作业基础上，分析三种用例文本的优点和缺点

  用例文本	优点	缺点
  摘要（Brief）	快捷，不注重细节。适合主成功场景	不够详细
  非正式（Casual）	覆盖各种场景，编写也比较便捷	缺少细节
  详述（Fully）	结构化、详尽、无二义的描述	耗时长
