Domain modeling

领域建模实践.

领域建模实践

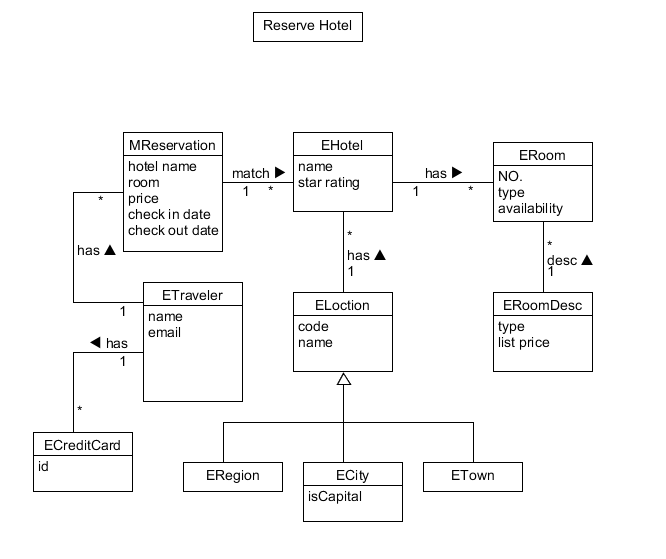

1. 领域建模

• a. 阅读 Asg_RH 文档，按用例构建领域模型。
  • 按 Task2 要求，请使用工具 UMLet，截图格式务必是 png 并控制尺寸
  • 说明：请不要受 PCMEF 层次结构影响。你需要识别实体（E）和 中介实体（M，也称状态实体）
    • 在单页面应用（如 vue）中，E 一般与数据库构建有关， M 一般与 store 模式 有关
    • 在 java web 应用中，E 一般与数据库构建有关， M 一般与 session 有关



• b. 数据库建模(E-R 模型)
  • 按 Task 3 要求，给出系统的 E-R 模型（数据逻辑模型）
  • 建模工具 PowerDesigner（简称PD） 或开源工具 OpenSystemArchitect
  • 不负责的链接 http://www.cnblogs.com/mcgrady/archive/2013/05/25/3098588.html
  • 导出 Mysql 物理数据库的脚本
  • 简单叙说 数据库逻辑模型 与 领域模型 的异同

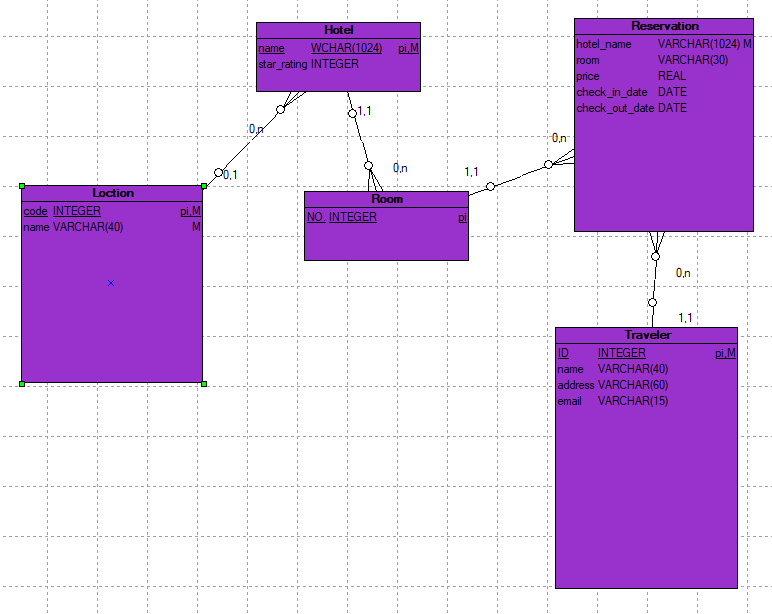

    • E-R 模型



    • Mysql 物理数据库的脚本

        -- +---------------------------------------------------------
        -- | MODEL       : Northwind
        -- | AUTHOR      :
        -- | GENERATED BY: Open System Architect
        -- +---------------------------------------------------------
        -- | WARNING     : Review before execution
        -- +---------------------------------------------------------

        -- +---------------------------------------------------------
        -- | CREATE
        -- +---------------------------------------------------------
        CREATE TABLE `Loction`
        (
        code INTEGER NOT NULL,
        name VARCHAR(40) NOT NULL,
        PRIMARY KEY (code)
        );

        CREATE TABLE `Hotel`
        (
        name CHAR(1024) NOT NULL,
        star_rating INTEGER,
        PRIMARY KEY (name)
        );

        CREATE TABLE `Reservation`
        (
        hotel_name VARCHAR(1024) NOT NULL,
        room VARCHAR(30),
        price REAL(30),
        check_in_date DATE,
        check_out_date DATE
        );

        CREATE TABLE `Room`
        (
        NO. INTEGER,
        PRIMARY KEY (NO.)
        );

        CREATE TABLE `Traveler`
        (
        ID INTEGER NOT NULL,
        name VARCHAR(40),
        address VARCHAR(60),
        email VARCHAR(15),
        PRIMARY KEY (ID)
        );


    • 数据库逻辑模型 与 领域模型 的异同
      • 不同：领域模型用于分析，而数据库模型用于开发，需要给出更具体细节，如字段类型。
      • 相同：表达实体、中介之间的关系(约束)。
