BCE Model

详细设计 - 使用交互图和设计类图实现用例

使用交互图和设计类图实现用例 - 实践

1. 使用 ECB 实现 make reservation 用例的详细设计（包含用例简介，顺序图，类图）

• 用例简介

  旅客通过位置或地图查找酒店，而后在符合要求的酒店列表中确认酒店，确认房间类型，最终生成订单。

  可见之前的下面用例图中的 “reserve hotel” 部分：

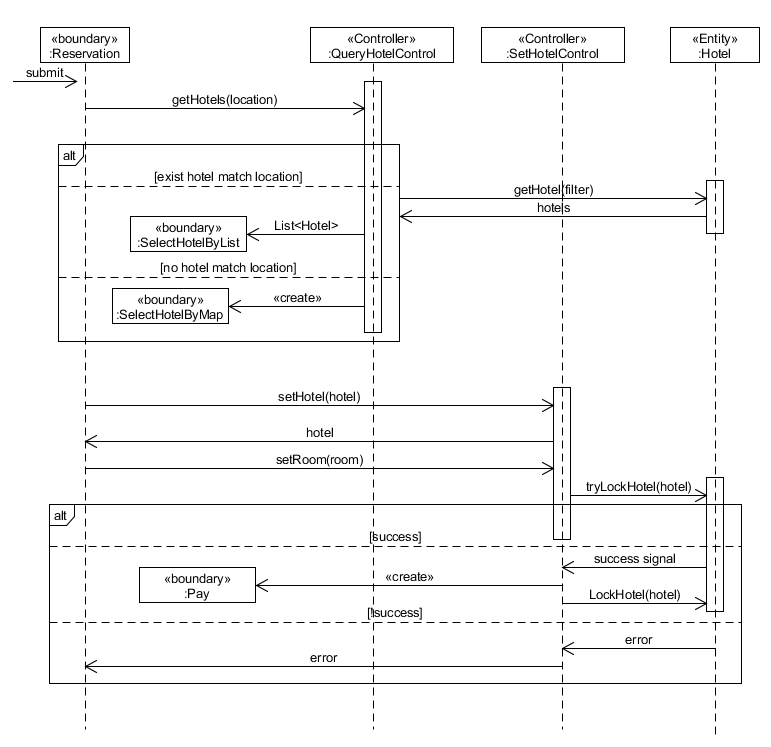

• 顺序图



• 类图



2. 将逻辑设计类图映射到实际项目框架的包图。用树形结构表述实现的包和类

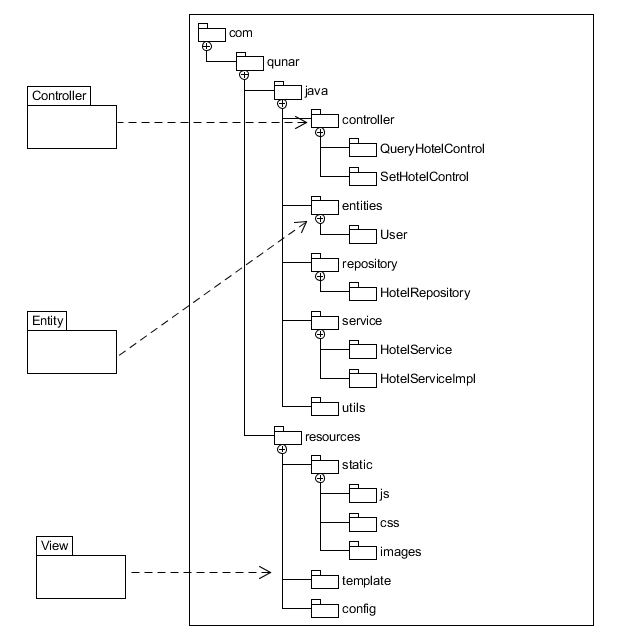

• 树形结构
